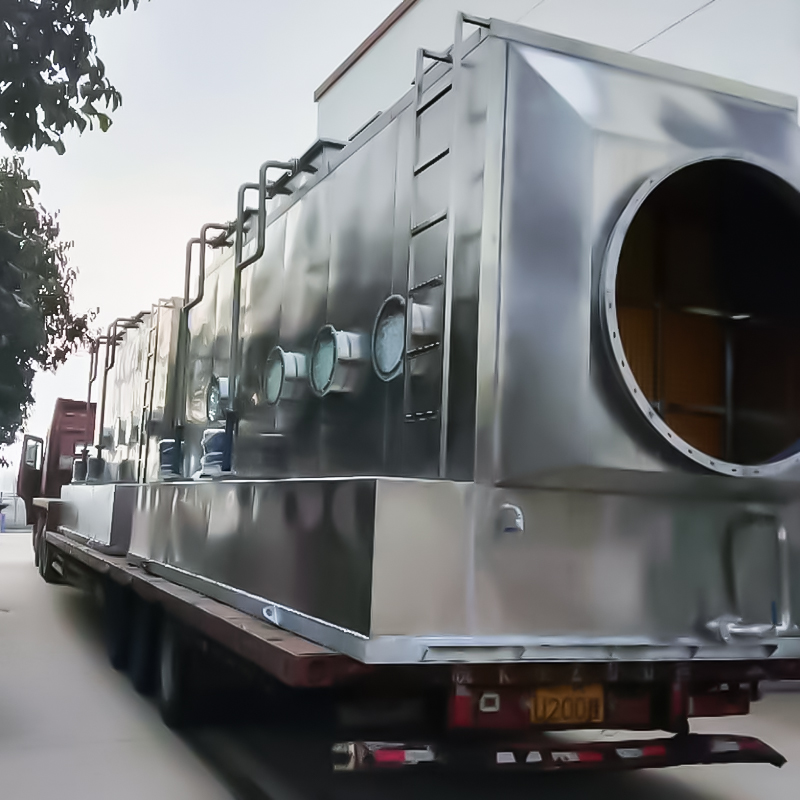

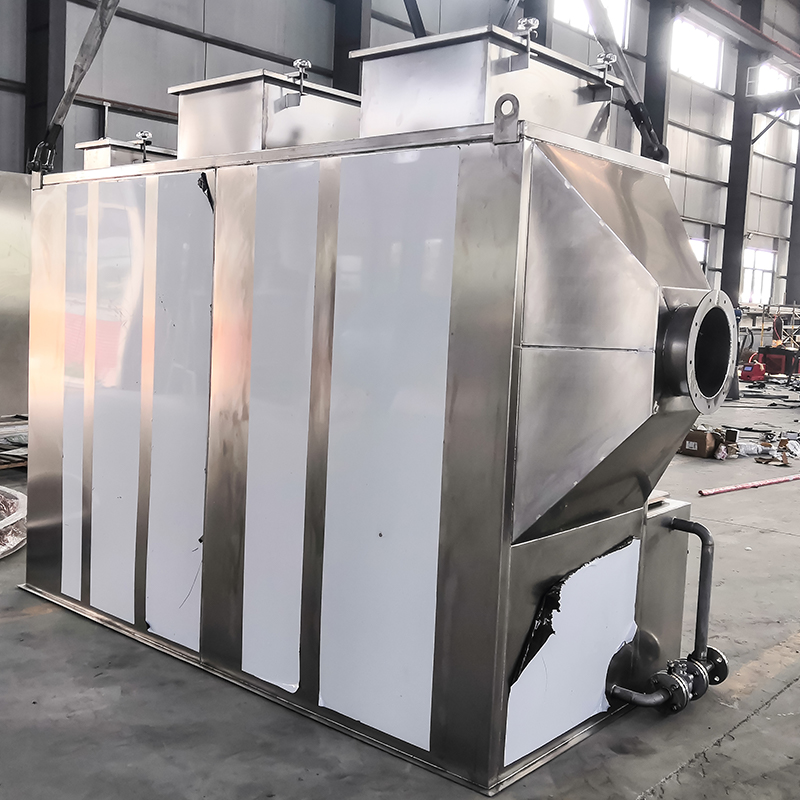

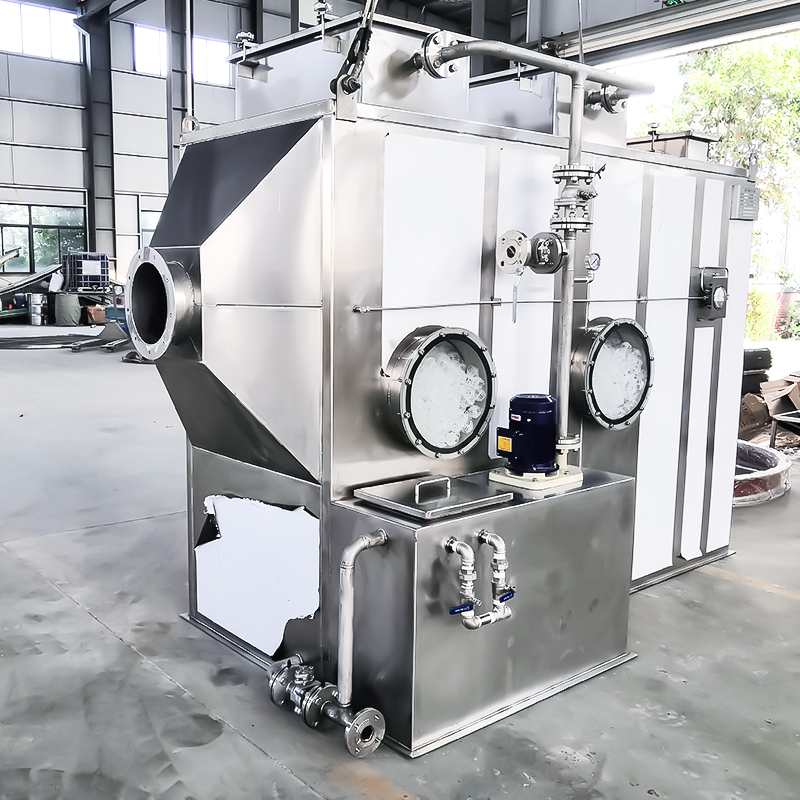

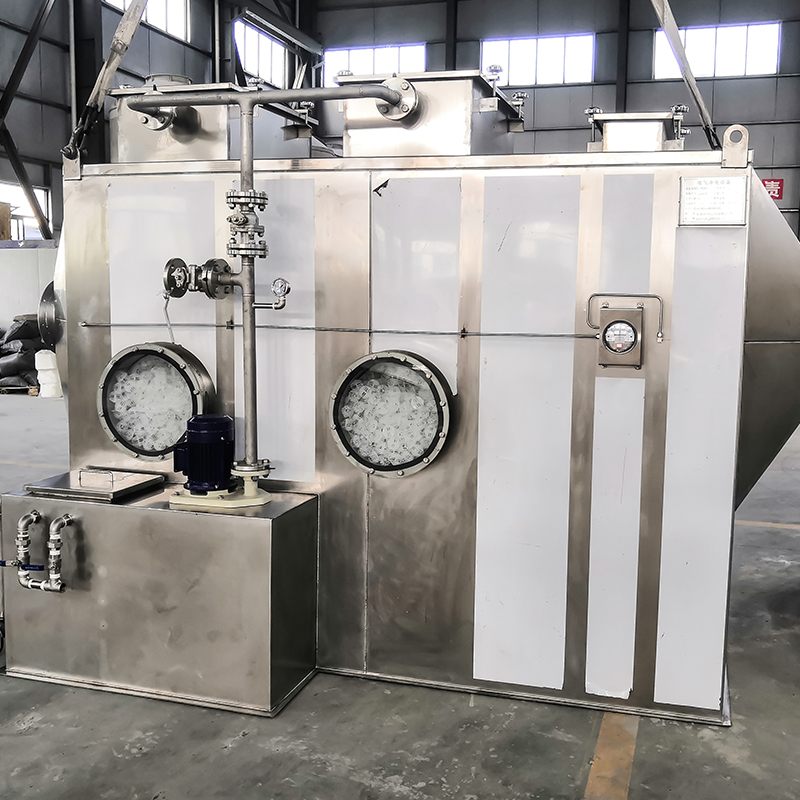

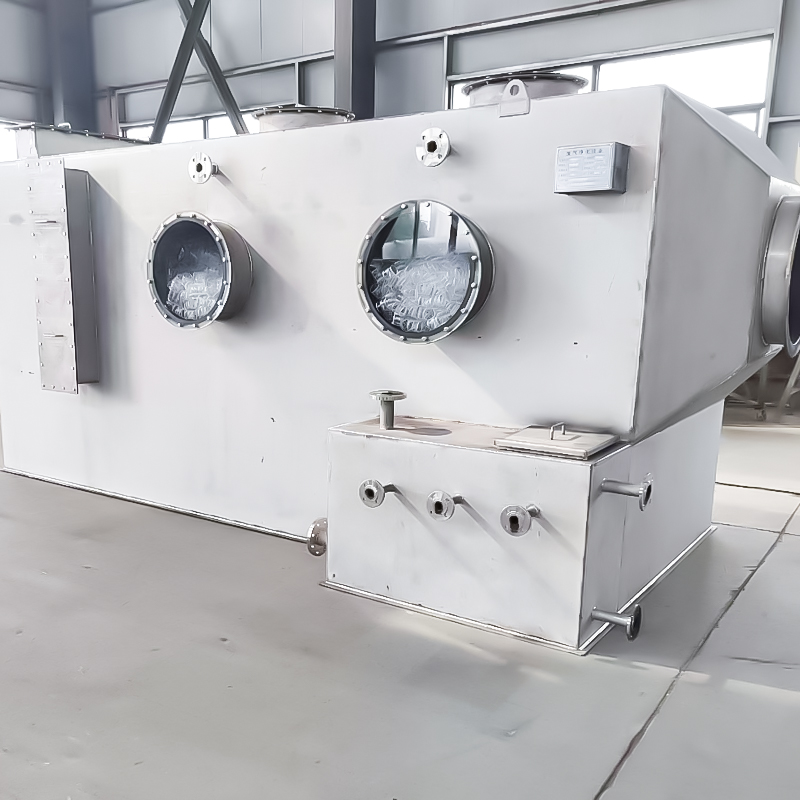

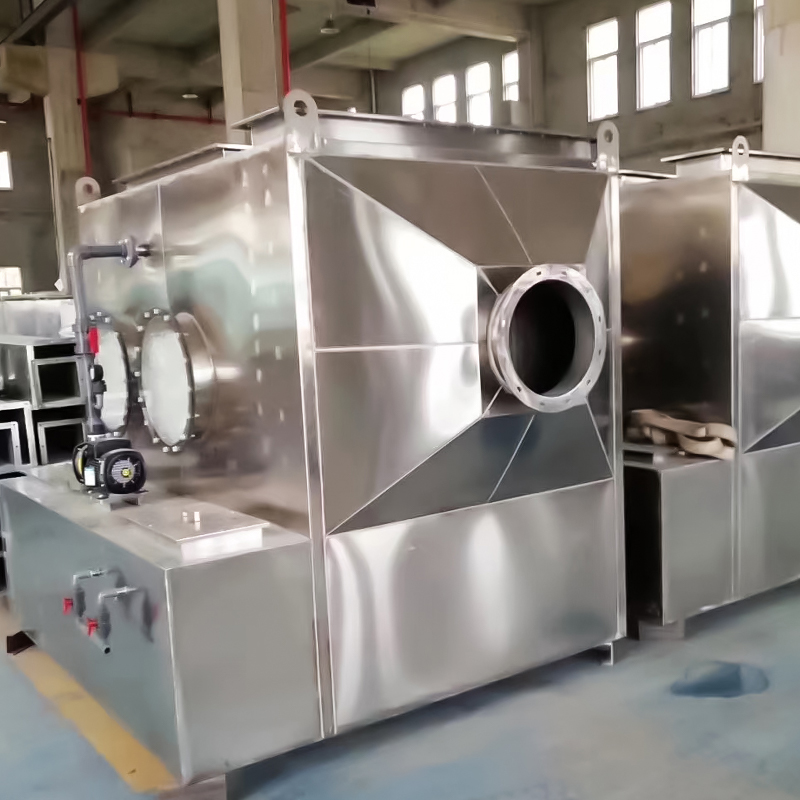

304-es rozsdamentes acél vízszintes súrolótorony

Ⅰ.. Vízszintes szórótorony működési elve

A vízszintes permetezőtorony egy hatékony gáztisztító berendezés, amelyet főként ipari hulladékgázok szennyezőanyagainak kezelésére használnak, mint például savas köd, lúgköd, szerves gázok és részecskék.

1. Gáz-folyadék keresztirányú érintkezés
- Kipufogógáz bevezetés: A kipufogógázt a ventilátorrendszeren keresztül vezetik be a vízszintes toronytestbe, általában a toronytest egyik oldaláról vagy közepéről lépnek be.
- Légáramlás iránya: A kipufogógáz vízszintesen, a permetlé mozgási irányára merőlegesen áramlik a toronytestben, keresztirányú érintkezést képezve.
- Ellenállás csökkentése: Ez a vízszintes légáramlási kialakítás hatékonyan csökkenti a rendszer áramlási ellenállását és csökkenti a ventilátor energiafogyasztását.

2. Permetezés és felszívódás
- Sprinkler rendszer: A toronyban egy nagynyomású fúvókát állítanak fel, amely porlasztja és porlasztja az elnyelt folyadékot (víz vagy vegyi reagens), finom cseppeket képezve.
- A töltőréteg funkciója: A füstgáz áthalad a töltőrétegen (például a golyós gyűrűn és a Lassi gyűrűn), és teljes mértékben érintkezik a töltőfelületen lévő folyadékfilmmel, növelve a gáz-folyadék érintkezési felületet.
- Fizikai és kémiai felszívódás: A szennyező anyagok abszorbeálódnak vagy ártalmatlan anyagokká alakulnak fizikai adszorpció vagy kémiai reakciók révén (például sav-bázis semlegesítés).

3. Páramentesítés és emisszió
- Páramentesítő berendezés: A tisztított gáz áthalad a páramentesítő rétegen (ciklonlemez vagy lascill gyűrűs töltőanyag), hogy eltávolítsa a magával ragadó folyadékcseppeket és megakadályozza a másodlagos szennyeződést.
- Tiszta kibocsátás: A kezelt gázt a torony másik oldaláról vezetik ki, hogy megfeleljen a környezetvédelmi előírásoknak.

4. Hurok és feldolgozás
- Folyadék keringtetés: A permetlé a torony aljáról kerül összegyűjtésre, és a keringető vízszivattyú nyomás alá helyezését követően újra felhasználható az üzemeltetési költségek csökkentése érdekében.
- Hulladékfolyadék kezelése: Rendszeresen cserélje ki vagy kezelje a hulladékfolyadékot, hogy elkerülje a szennyeződés feldúsulását és befolyásolja a tisztítás hatékonyságát.

II. Vízszintes szórótorony szerkezeti tervezési elemzése

A vízszintes szórótornyok kompakt kialakításúak, így alkalmasak korlátozott helyigényű ipari alkalmazásokhoz.

1. Toronyszerkezet
- Forma és anyag: Vízszintes hengeres vagy négyzet alakú szerkezet, korrózióálló anyagokból (mint például PP, FRP és 304/316 rozsdamentes acél).
- Moduláris felépítés: A szegmentált karimás csatlakozások megkönnyítik a szállítást és a telepítést, alkalmazkodva a változó légáramlási sebességekhez.

2. Permetező rendszer
- Fúvóka elrendezés: A vízszintes, többrétegű elrendezés egyenletes folyadékfedést biztosít és javítja a gáz-folyadék érintkezési hatékonyságot.
- Permetező folyadék kiválasztása: A vizet vagy a kémiai reagenseket, például a savas vagy lúgos oldatokat a kipufogógáz összetétele alapján választják ki a felszívódás fokozása érdekében.

3. Csomagolóréteg
- Csomagolás típusa: A nagy hatékonyságú csomagolás, mint például a Pall gyűrűk és a Raschig gyűrűk, nagy felületet és alacsony ellenállást biztosít.
- Réteges kialakítás: A többrétegű tömítés optimalizálja a gáz-folyadék eloszlását, és megakadályozza az eltömődést és a csatornázást.

4. Páramentesítő réteg
- Páramentesítő típus: A ciklon lemezek vagy Raschig gyűrűk hatékonyan távolítják el a magával ragadó folyadékcseppeket a gázból.
- Anti-Droplet Entrainment (Anti-Droplet Entrainment): Biztosítja, hogy a kipufogógáz cseppmentes legyen, hogy megakadályozza a korróziót vagy a későbbi berendezések szennyeződését.

5. Keringési rendszer
- Keringető víztartály: A torony alján található, összegyűjti a permetlevet, szintszabályozással és pH-figyeléssel van felszerelve.
- Keringető vízszivattyú: Korrózióálló anyagokból (például műanyagból vagy rozsdamentes acélból) készült a hosszú távú stabil működés érdekében.

6. Segédszerkezetek
- Ellenőrző portok és megfigyelő ablakok: Átlátszó ellenőrző ablakok és ellenőrző portok az egyszerű karbantartás és ellenőrzés érdekében.
- Tartás és rögzítések: A stabil támasztékok és rögzítések biztosítják a berendezés stabil működését.

III. A vízszintes szórótorony előnyei

• Hatékony tisztítás: A tisztítási hatékonyság eléri a 90%-ot, amely alkalmas különféle szennyező anyagokra.
  - Helytakarékos: Vízszintes kialakítás, süllyesztett magasságú, beltéri beépítésre alkalmas.
  - Alacsony üzemeltetési költség: A permetlé újrahasznosítása a víz- és a vegyi reagens felhasználás csökkentése érdekében.
  - Korrózióállóság: Használjon korrózióálló anyagokat, hogy alkalmazkodjon a savas és lúgos környezethez, és hosszú élettartamú legyen.
  - Kényelmes karbantartás: egyszerű szerkezet, kényelmes karbantartás és csökkentett karbantartási költségek.

IV. Tervezési kulcspontok
- Hulladékgáz paraméterek elemzése: Határozza meg a torony méreteit és a csomagolás típusát a füstgáz összetétele, koncentrációja, hőmérséklete és áramlási sebessége alapján.
- Gáz-folyadék arány szabályozása: Racionálisan tervezze meg a permetlé áramlási sebességét, hogy biztosítsa a megfelelő érintkezést és felszívódást.
- Anyagválasztás: Válassza ki a megfelelő toronyanyagokat korrozív tulajdonságaik alapján, mint például a PP és a rozsdamentes acél.
- Biztonsági intézkedések: A biztonságos működés érdekében robbanásbiztos eszközöket és gázfelügyeletet kell felszerelni.

A fenti elemzés alapján a vízszintes permetezőtornyok nagy hatékonyságukkal, tömörségükkel és korrózióállóságukkal az ipari hulladékgázok kezelésének elengedhetetlen berendezéseivé váltak. Széles körben alkalmazhatók különféle üzemi körülmények között, és segítik a vállalatokat a környezetvédelmi szabványok elérésében.
