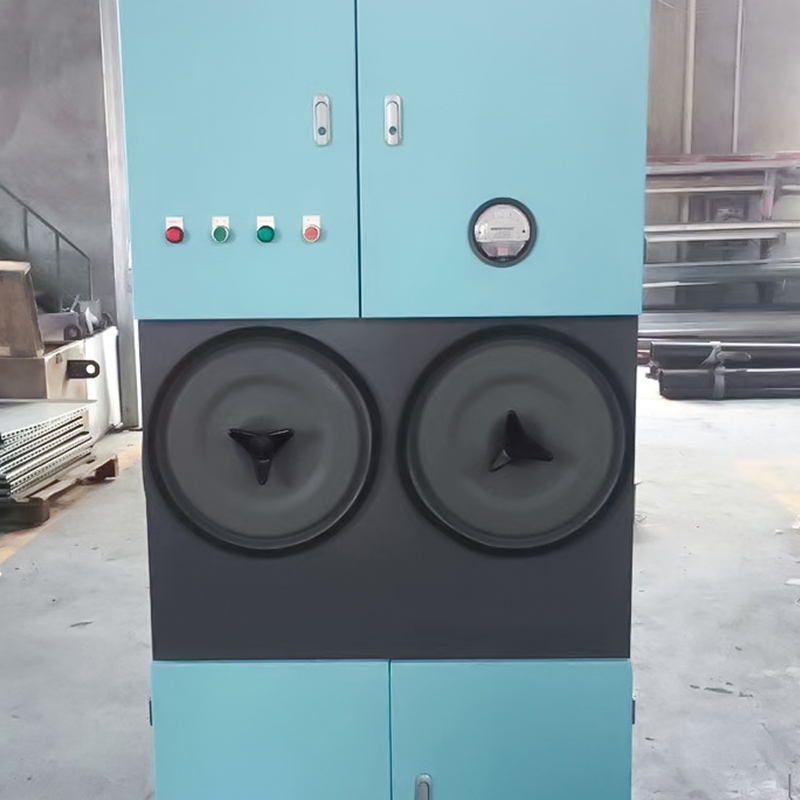

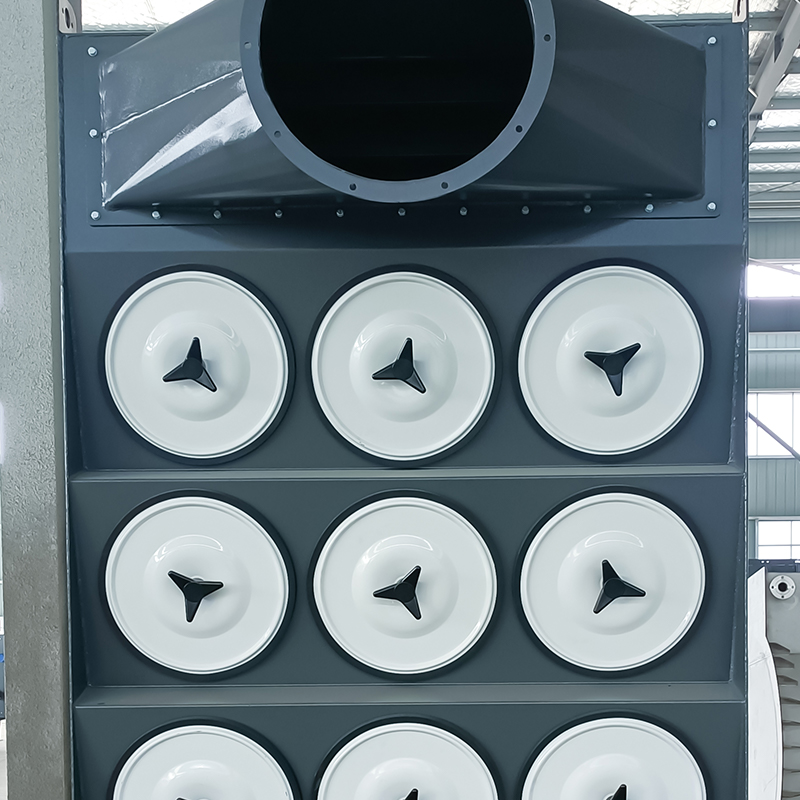

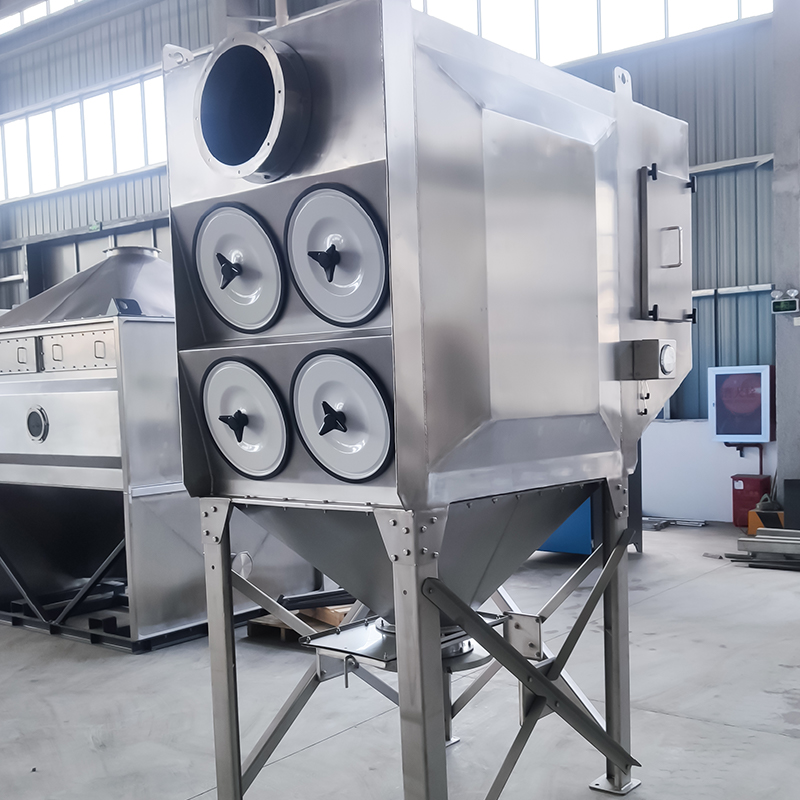

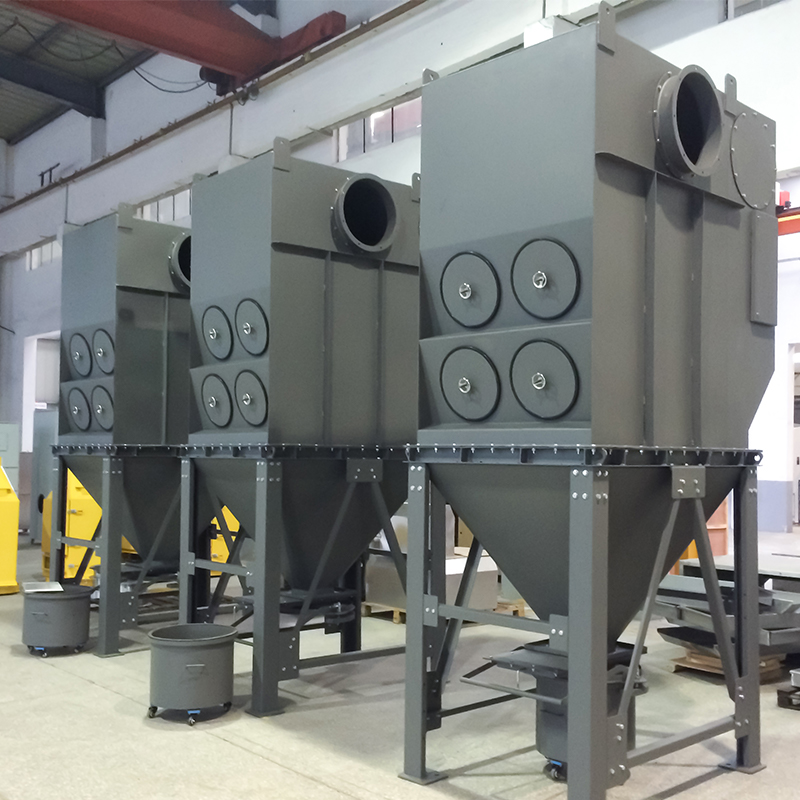

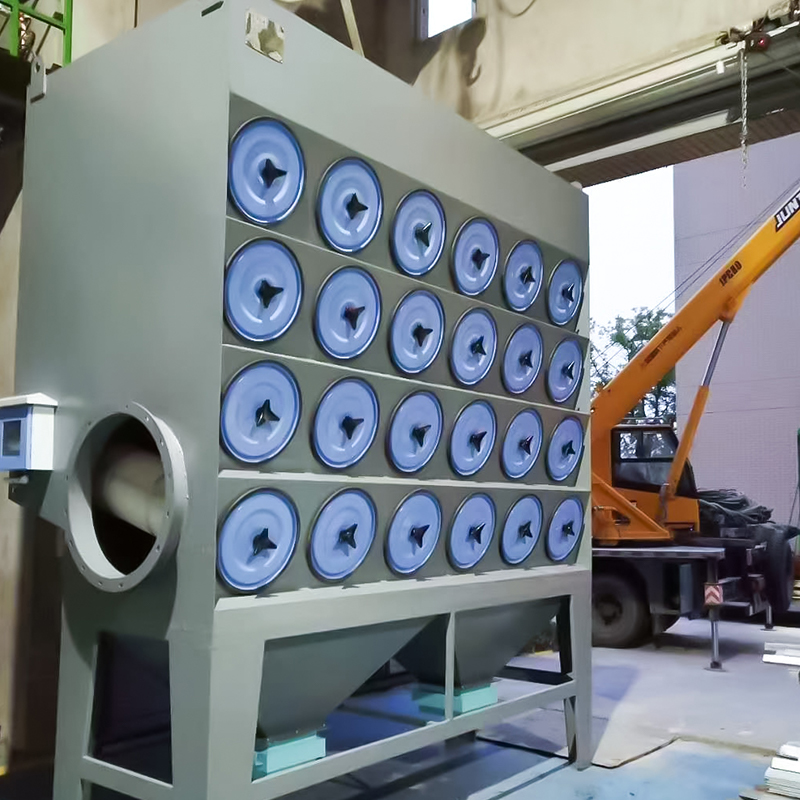

Patronos porgyűjtő

Az önálló kazetta porgyűjtő műszaki adatai

Számítási képletek a kazettás porgyűjtők kulcsfontosságú technológiáihoz

1. Szűrési sebesség (v)

A szűrési sebesség a szűrőpatron effektív szűrési területén egységnyi idő alatt áthaladó gáz térfogata, amely alapvető tervezési paraméter:
v = \frac{Q}{60 \times A}

- v: Szűrési sebesség (m/perc), jellemzően a por tulajdonságai alapján választva (pl. 1,0-2,0 m/perc száraz, nem ragadós por esetén, 0,5-1,0 m/perc ragadós por esetén);
- K: Feldolgozott levegő mennyisége (m³/h);
- A: Teljes effektív szűrési terület (m²).

2. Teljes effektív szűrési terület (A)

A = n \szor A_1

- n: Szűrőpatronok száma;
- A_1: Egyetlen szűrőpatron effektív szűrési területe (m²), a patron méreteiből számítva: A_1 = \pi \× D \× L (D a patron átmérője, m; L a patron hossza, m).

3. Szűrőpatronok száma (n)

A levegő mennyiségéből és a szűrési sebességből származtatva:
n = \frac{Q}{60 \times v \times A_1}

4. Berendezés ellenállás (ΔP)

A patronos porgyűjtő teljes ellenállása magának a szűrőanyagnak és a porréteg ellenállásából tevődik össze. Az empirikus képlet (becsült):
\Delta P = \Delta P_0 \Delta P_d

- \Delta P_0: Tiszta szűrőpatron ellenállása (Pa), jellemzően 100-200 Pa;
- \Delta P_d: Porréteg ellenállás (Pa), amely a porréteg vastagságával és a szűrési sebességgel függ össze. Működés közben a teljes ellenállás általában 1000-1500 Pa között van szabályozva.

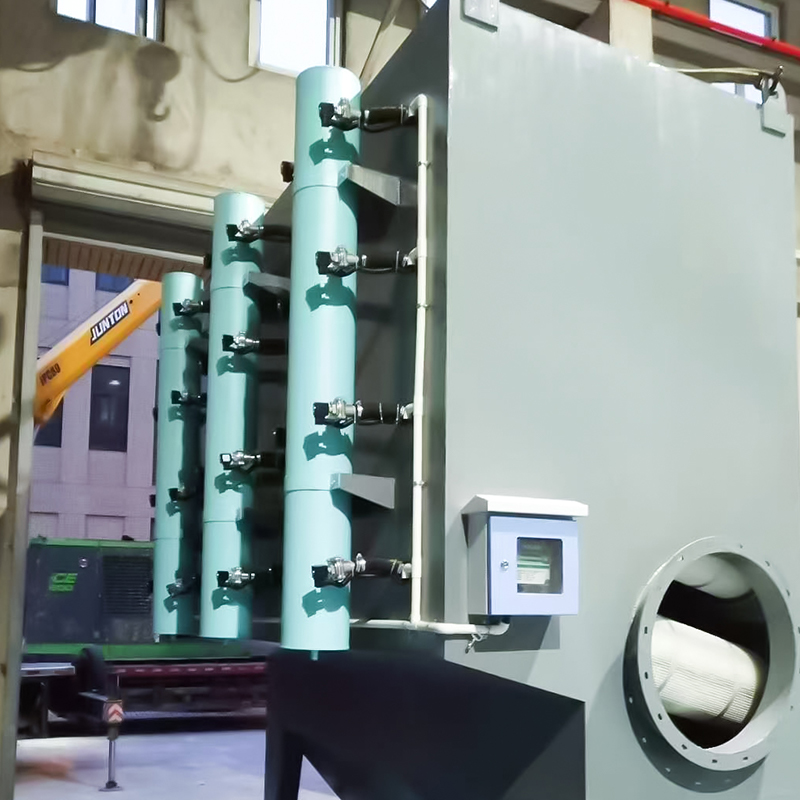

5. Impulzus befecskendezési paraméterek (impulzustisztító modellekhez)

- Befecskendezési nyomás: jellemzően 0,4-0,6 MPa (sűrített levegő);
- Befecskendezési idő: 0,1-0,2 másodperc szűrőpatrononként;
- Befecskendezési ciklus: Az ellenállás beállításától függően, jellemzően 30-120 másodperc (automatikusan állítható nyomáskülönbség-szabályozóval).

A fenti képletet a tényleges működési feltételek (például porkoncentráció, részecskeméret és hőmérséklet) alapján kell módosítani, hogy biztosítsák a berendezés hatékony és stabil működését.
