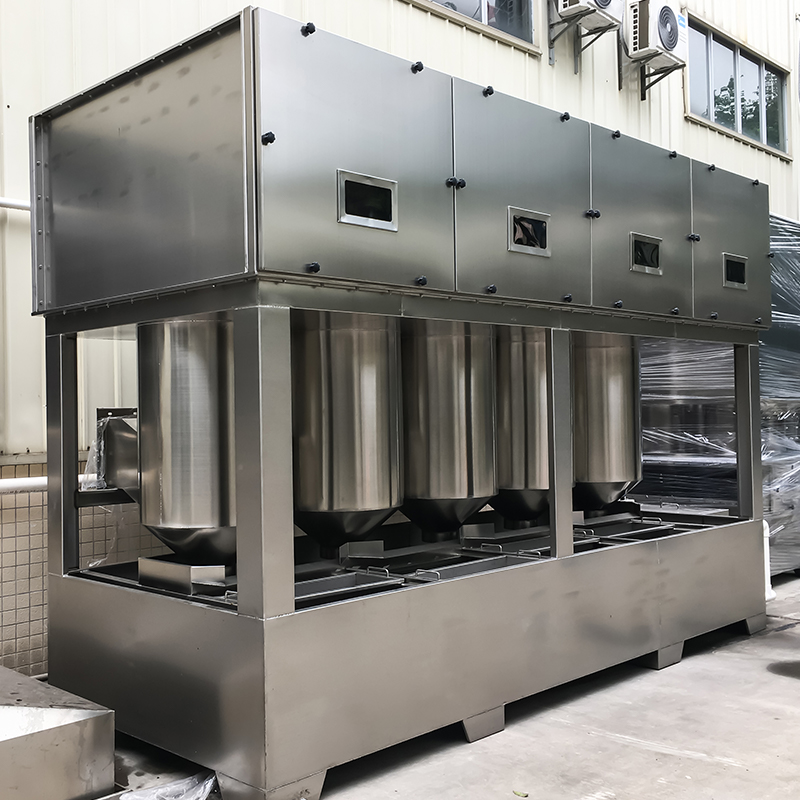

Hibrid ciklon permetezőtorony

A hibrid ciklontorony (más néven "Cyclone Hybrid Spray Tower" vagy "Hybrid Cyclone Tower")

Ez egy nedves tisztító berendezés, amely egyetlen tornyon belül integrálja a nagy sebességű ciklonos centrifugális elválasztást többrétegű permetezési abszorpcióval. Öt mechanizmust kapcsol össze: tehetetlenséget, centrifugálást, ütközést, emulgeálást és abszorpciót, amelyek ugyanazon az eszközön belül befejezik a "részecskék felfogása, gáz-halmazállapotú szennyezőanyag-abszorpció párátlanítás és víztelenítés" teljes folyamatát.

I. Működési elv (négylépcsős integráció)

1. Ciklonikus behatolás

A porral vagy szennyezőanyaggal terhelt kipufogógáz a ventilátor negatív nyomása alatt érintőlegesen belép a torony alján található "ciklongenerátorba" (vezetőlapátos ciklon). A légáramlás azonnal 15-25 m/s-ra gyorsul, ami egy erősen örvénylő áramlási mezőt hoz létre.

2. Gáz-folyadék emulgeálás

A torony alján keringető vízszivattyú juttatja az abszorpciós folyadékot (vizet, lúgos oldatot vagy oxidálószert) a torony tetején lévő spirálfúvókához, ahol azt ellenáramú irányban permetezzük. A nagysebességű ciklonos áramlás hatására a folyadékcseppek lenyíródnak és mikron méretű cseppekké porlasztják, amelyeket azután alaposan összekevernek az örvénylő légárammal, így "gáz-folyadék emulziós rendszert" alkotnak. • Részecskék: A centrifugális erő a torony fala felé dobja őket, ahol összeütköznek a folyadékfilmmel, és lefelé szállítják őket.
• Gáz-halmazállapotú szennyező anyagok (HCl, NH₃, BTEX stb.): Oldja fel, semlegesítse vagy oxidálja az emulgeálási zónában.

3 Centrifugális leválasztás
Az emulgeált rendszer a "konvergáló-divergáló" centrifugahengerbe kerül, ahol az áramlási sugár fokozatosan csökken, a centrifugális erő pedig exponenciálisan növekszik. A nagy sűrűségű cseppek és porszemcsék a falak felé dobódnak, és a falak mentén lefelé áramlanak az aknába. A tisztított száraz gáz a központi tengely felé konvergál és felemelkedik.

4 Csomagolás Finom mosás Páramentesítő
A felszálló légáram ezután egy vagy két réteg tömítésen (Pall gyűrűk vagy üreges golyók) és egy másodlagos permeten halad át a maradék szennyeződések további eltávolítására. A tetején lévő hullámlemez vagy drótháló páramentesítő felfogja a magával ragadó cseppeket, és a tiszta gázt végül a ventilátor engedi ki, hogy megfeleljen a szabványoknak.
A teljes folyamat egy zárt hurkú folyadékciklust foglal magában, és az üledéket rendszeresen eltávolítják egy kaparóval vagy iszapeltávolító berendezéssel.

II. Szerkezeti jellemzők
• Integrált kialakítás: örvénylő szakaszú permetező szakasz töltőrész páramentesítő rész, amely négy funkciót integrál, és a hagyományos permetezőtornyok alapterületének kevesebb mint 60%-át foglalja el azonos levegőmennyiséggel.
• Eltömődésmentes fúvóka: Nagy átmérőjű spirálfúvókát használ belső szűrőpatronnal, így kevésbé érzékeny a festékmaradványok és a rostok okozta eltömődésre.
• Levehető örvénymodul: SUS304/316L-ből vagy FRP-ből készült, kopás esetén eltávolítható és teljesen kicserélhető.
• PLC változtatható frekvenciájú vezérlés: Automatikusan beállítja a ventilátor fordulatszámát a nyomáskülönbség alapján, így több mint 30% energiát takarít meg.

III. Alkalmazható gáz/por alkalmazások
Iparági tipikus szennyező anyagok tervezési szempontok
Autóipari/bútorfesték spray-festés Festékköd, benzol alapú VOC, ragadós por Toronytest: SUS304, festékköd flokkulálószer a keringő vízhez
Hardver csiszolás/polírozás Fémpor (olaj tartalmú) Előciklon a nagy részecskék eltávolítására, kaparókkal felszerelt torony
Kémiai/Gyógyszerészeti HCl, NH₃, HF, diklór-metán Kétlépcsős felszívódás: víz előtti utólúgos/oxidáló oldat
Hulladékégető/Szennyvíztisztító Szag, NH₃, H₂S Toronytest: FRP korrózióvédelem, keringető víz nátrium-hipoklorit hozzáadásával
Kazán/kemence kipufogógáz: füst, SO₂, NOₓ Lehűtés <80°C-ra a torony bejárata előtt

IV. Műszaki teljesítménymutatók (tipikus értékek)
• Légáramlás: 5 000–80 000 m³/h (párhuzamos tágulás lehetséges)
• Poreltávolítási hatékonyság: ≥99% (részecskék ≥1 μm)
• Páramentesítő hatékonyság: ≥95%
• Nyomásesés: 800-1200 Pa
• Üzemi hőmérséklet: ≤80°C (FRP); ≤150°C (SUS316L)

V. Előnyök a hagyományos szórótornyokhoz képest
① A centrifugális előleválasztás 70%-kal csökkenti a töltőanyag-terhelést, így kevésbé hajlamos az eltömődésre.
② A forgó légáramlás fokozza a tömegátadást, és több mint 15%-kal növeli a tisztítási hatékonyságot az azonos térfogatú berendezéseknél.
③ Nincsenek mozgó alkatrészek, egyszerűsíti a karbantartást, éves karbantartási költsége kevesebb, mint a berendezés-beruházás 2%-a.

A hibrid ciklontorony a "nagy sebességű ciklonos többlépcsős permetezés" összekapcsolt mechanizmusát alkalmazza, hogy egyidejűleg rögzítse a részecskéket és elnyelje a gáznemű szennyező anyagokat, még olyan bonyolult működési körülmények között is, mint a nagy viszkózus por, olajos köd, eltömődés és nagy levegőmennyiség. Rendkívül hatékony választás a hulladékgázok előkezelésére vagy mélytisztítására olyan iparágakban, mint a permetezés, a vegyipar és a kohászat.
